산업용특수롤 제작 검수항목과 검수방법 (롤발란스, 진원도, 직진도, 표면조도)

작성자
STEELTOPIA
작성일
24-06-07

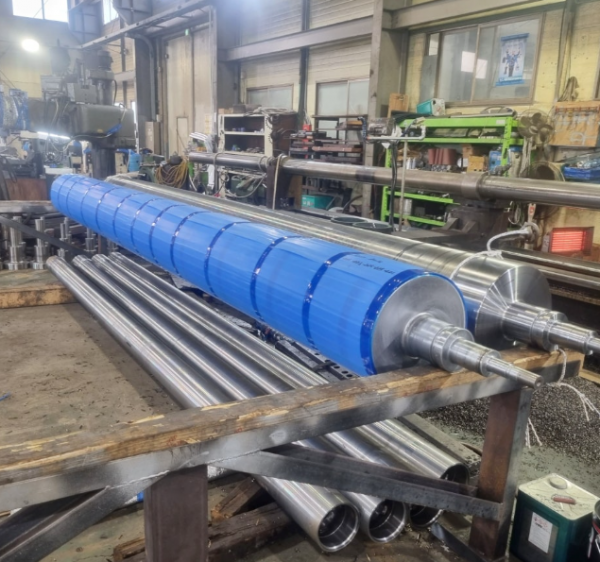

산업용 특수롤은 다양한 사업에서 특수 용도에 맞게 설계된 롤러 또는 실린더 형태의 기계를 말합니다. 이러한 롤은 종이, 필름, 섬유, 금속 등의 재료를 처리하고 가공 및 제하는 데 사용됩니다. 특수롤은 각각의 응용 분야에 따라 특정한 요구사항을 충족해야 하며, 이는 생산 공정의 효율성과 제품 품질에 큰 영향을 미칩니다. 산업용특수롤 제작 후 검수항목과 검수방법들, 그리고 왜 해야 하는지 그 이유들을 알아보도록 하겠습니다.



산업용 특수롤의 중요 검수 항목




1. 치수 정확성


직경, 길이, 원형도: 롤의 직경과 길이는 사양에 맞아야 하며, 원형도가 유지되어야 합니다. 원형도가 낮으면 롤의 작동이 매끄럽지 않거나 가공물에 불균일한 압력을 가할 수 있습니다.


직진도: 롤의 축이 직선으로 유지되어야 하며, 휨이 없어야 합니다. 직진도 불량은 롤이 회전할 때 진동을 일으키고 제품 품질에 악영향을 줄 수 있습니다.



2. 표면 품질


표면 거칠기: 롤의 표면 거칠기는 특정한 가공 요구사항을 만족해야 합니다. 너무나 거칠거나 매끄럽지 않은 표면은 가공물의 표면 품질에 영향을 줄 수 있습니다.


코팅 상태: 롤 표면에 특수 코팅(예: 크롬 도금, 세라믹 코팅 등)이 적용된 경우, 코팅이 균일하고 손상이 없는지 확인해야 합니다.


결함 유무: 표면에 긁힘, 찌그러짐, 균열 등의 결함이 없는지 확인합니다.



3. 재료 및 구조


소재 검사: 롤이 제작된 재료가 사양에 맞는지 확인합니다. 이는 롤의 내구성과 성능에 직접적인 영향을 미칩니다.


구조적 일관성: 롤 내부 구조가 균일하고, 내부에 결함이나 불순물이 없는지 확인합니다. 필요시 비파괴 검사(NDT)를 통해 내부 결함을 검사합니다.



4. 동적 성능


밸런스 테스트: 롤이 고속으로 회전할 때 균형을 유지하는지 확인합니다. 밸런스가 맞지 않으면 작동 중 진동이 발생하고 장비에 무리를 줄 수 있습니다.


회전 정밀도: 롤의 회전이 매끄럽고 일정한 속도로 이루어지는지 확인합니다.



5. 기계적 특성


경도 테스트: 롤의 표면 경도가 요구 사항을 충족하는지 확인합니다. 경도가 너무 낮으면 마모가 빨리 일어나고, 너무 높으면 취성이 증가할 수 있습니다.


강도 및 인성 테스트: 롤의 전체적인 강도와 인성이 적절한지 확인합니다. 이는 롤이 가해지는 하중과 충격을 견딜 수 있는지를 평가하는 중요한 요소입니다.




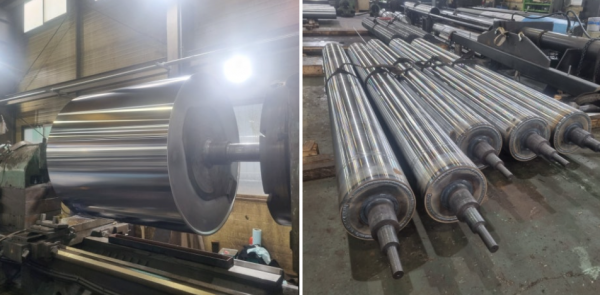

산업용 특수롤 검수 종류 및 방법




1. 롤 발란스 (Roll Balance) 검사


롤 발란스 검사는 롤이 회전할 때 균형을 유지하는 정도를 측정하는 검사입니다. 롤이 불균형하면 회전 시 진동이 발생하고 이는 장비의 마모와 손상을 유발할 수 있습니다.



검사방법


정적 발란스 검사: 롤이 특정 위치에서 정지할 때 균형을 유지하는지를 측정합니다. 롤을 수평 위치에 놓고 균형이 맞는지 확인합니다.


동적 발란스 검사: 롤이 회전하는 동안의 균형 상태를 측정합니다. 회전 장비에 롤을 장착하고 다양한 속도로 회전시켜 진동을 측정합니다. 진동 센서를 사용하여 불균형을 감지하고, 필요시 추가적인 균형 조절 작업을 수행합니다.



2. 진원도 (Roundness) 검사


진원도 검사는 롤의 단면이 완전한 원형인지 확인하는 검사입니다. 진원도가 낮으면 롤이 고르게 회전하지 않으며, 이는 가공물의 품질에 영향을 줄 수 있습니다.



검사방법


진원도 측정기: 정밀한 진원도 측정 장비를 사용하여 롤의 단면 여러 지점의 반경을 측정합니다.


좌표 측정기: 좌표 측정기(CMM)를 사용하여 롤의 표면 여러 지점의 좌표를 측정하고, 이를 통해 진원도를 계산합니다.



3. 직진도 (Straightness) 검사


직진도 검사는 롤의 축이 직선으로 유지되는지를 측정하는 검사입니다. 직진도가 낮으면 롤이 회전할 때 흔들리거나 진동이 발생할 수 있습니다.



검사방법


직선 게이지: 롤을 평평한 표면에 놓고 직선 게이지를 사용하여 축이 직선인지 확인합니다.


레이저 직진도 측정기: 레이저를 사용하여 롤의 길이를 전체에 걸쳐 직진도를 측정합니다. 레이저빔이 롤의 표면을 따라 이동하면서 편차를 측정합니다.



4. 표면 조도 (Surface Roughness) 검사


표면 조도 검사는 롤의 표면 거칠기를 측정하는 검사입니다. 표면 조도가 중요하게 여겨지는 이유는 표면의 매끄러움이 가공물의 품질에 직접적인 영향을 미치기 때문입니다.



검사방법


접촉식 표면 조도 측정기: 표면에 탐침을 접촉시켜 표면의 미세한 요철이 측정합니다. 이 측정기를 사용하여 Ra, Rz 등의 조도 파라미터를 계산합니다.


비접촉식 표면 조도 측정기: 레이저나 광학 기기를 사용하여 표면의 요철을 비접촉 방식으로 측정합니다. 이 방법은 매우 정밀한 측정을 가능하게 합니다.



산업용 특수롤 각 검사 항목의 중요성


롤 발란스: 롤의 균형을 유지하여 회전 시 진동을 최소화하고 장비의 수명을 연장합니다.


진원도: 롤이 정확하게 회전할 수 있도록 하여 가공물의 품질을 보장합니다.


직진도: 롤의 축이 정확히 직선으로 유지되어 회전 시 안정성을 보장합니다.


표면 조도: 롤의 표면이 매끄럽고 균일하게 가공되어 제품 표면 품질을 보장합니다.



위 검사들은 롤의 제작과 유지 보수 과정에서 필수적이며, 고품질의 산업용 특수롤을 제공하기 위해 반드시 수행되어야 합니다.



저희 업체는 고객의 특정 요구사항에 맞는 크기와 형태의 특수롤 맞춤 제작에 도움을 드릴 수 있습니다.


종이, 필름, 섬유 등 여러 재료를 처리할 수 있는 롤 제작 설계에 도움을 드리겠습니다.


모든 시험 과정 처리 가능하며 소재의 성분과 특성을 확인하여 신뢰할 수 있는 제품을 제공합니다.


산업용 특수롤을 제공하기 위해 다양한 품질검사를 모두 수행합니다.


고객의 성공을 위해 항상 최선을 다하겠습니다.


산업용 특수롤 제작에 있어 신뢰할 수 있는 파트너가 필요하시다면 저희 스틸토피아를 찾아주십시오.


고객의 기대를 뛰어넘는 품질과 서비스 제공에 도움을 드리겠습니다.




문의사항은 전화 주시면


친절하게 상담 도와드리도록 하겠습니다.


감사합니다.
